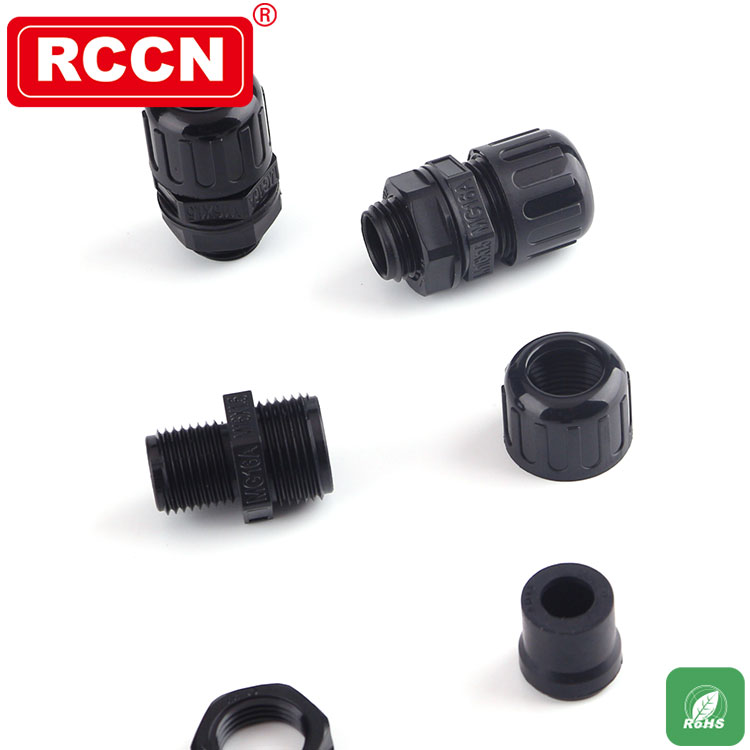

快速軟管防水接頭 BGQF

RCCN 快速軟管防水接頭 BGQF

螺牙規格:公制螺牙(Metric),德製螺牙(DIN STANDARD)。

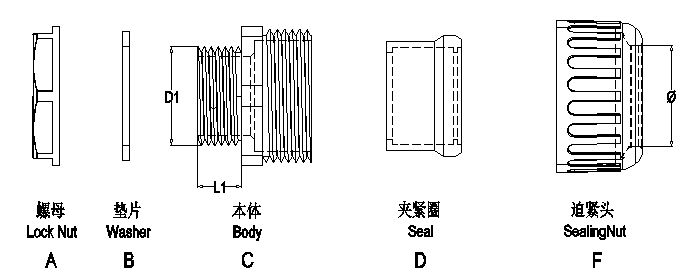

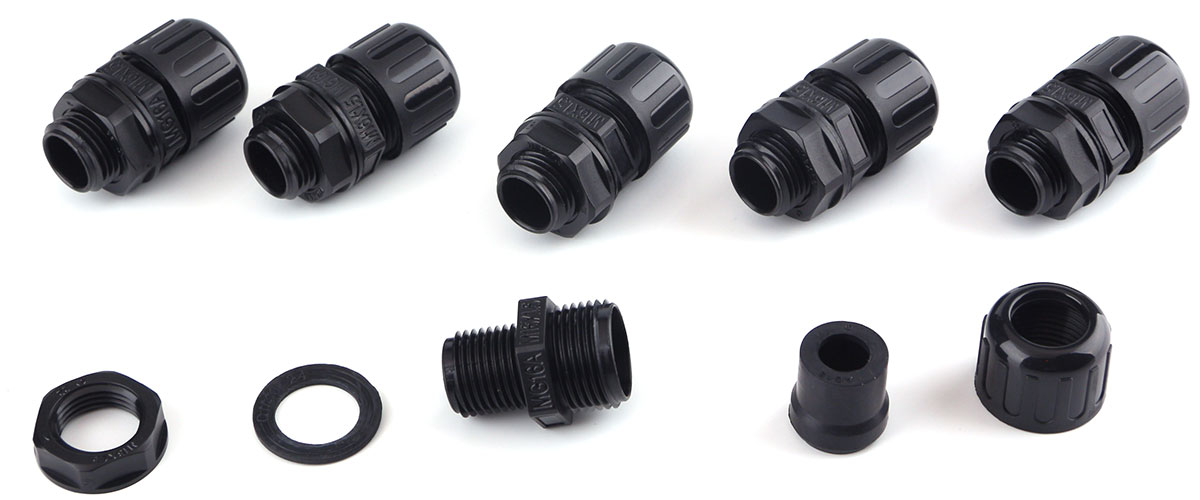

產品材質:A.C.F部位均採用環保尼龍66(NYLON66)原料製成.B.D採用耐
老化橡膠材質。
產品認證:歐洲CE,ROHS, 歐洲環保SGS。
防火等級:UL94V-2。
工作溫度:-40°C至150°C。
防護等級:在規定的卡口範圍內,並使用O形密封圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色、黑色,特殊顏色如灰/紅/藍均可訂做。

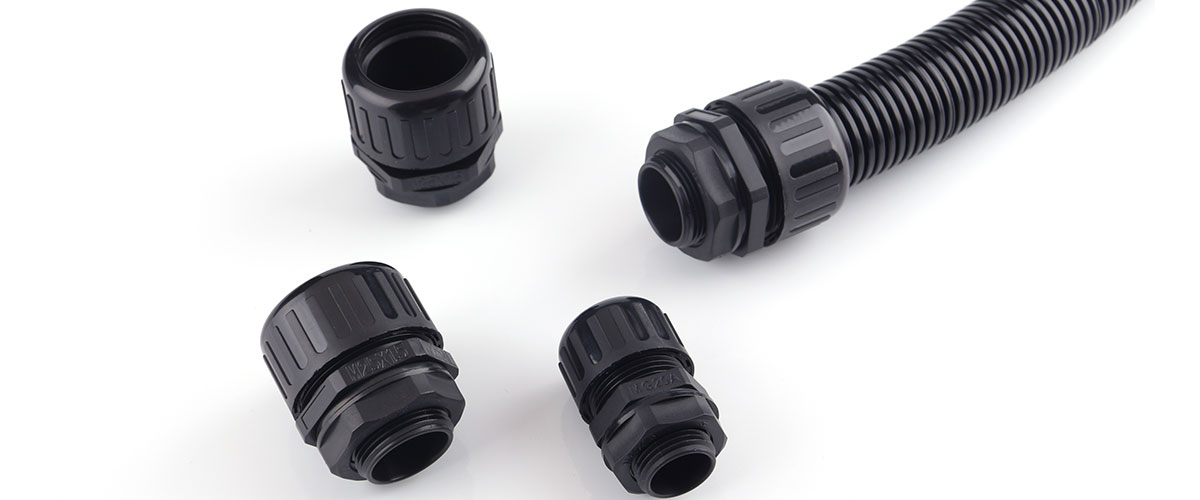

使用方法:先將本體穿於機板,再以螺母扭緊固定,軟管穿過迫緊頭套進夾
緊圈到底,扭緊迫緊頭將其固定。
另備灰色,例：BGQF-M12G（BG-07）

快速軟管防水接頭 BGQF

型號 .	螺紋規格	對應日成軟管型號 BG	對應日成軟管型號 BG	螺紋外徑 D1	機板開孔	螺紋長度 L1
黑色	螺紋規格	對應日成軟管型號 BG	對應日成軟管型號 BG	螺紋外徑 D1	機板開孔	螺紋長度 L1
公制螺紋BGQF-M
BGQF-M12B(BG-07)	M12*1.5	BG-07	10.0	12	12-12.3	8.5
BGQF-M16B(BG-10)	M16*1.5	BG-10	13.0	16	16-16.3	10
BGQF-M16B(BG-12)	M16*1.5	BG-12	15.8	16	16-16.3	10
BGQF-M16B(BG-15)	M16*1.5	BG-15	18.5	16	16-16.3	10
BGQF-M20B(BG-12)	M20*1.5	BG-12	15.8	20	20-20.3	10
BGQF-M20B(BG-15)	M20*1.5	BG-15	18.5	20	20-20.3	10
BGQF-M20B(BG17)	M20*1.5	BG-17	21.2	20	20-20.3	10
BGQF-M25B(BG-23)	M25*1.5	BG-23	28.5	25	25-25.4	12
BGQF-M32B(BG-23)	M32*1.5	BG-23	28.5	32	32-32.4	12
BGQF-M32B(BG-29)	M32*1.5	BG-29	34.5	32	32-32.4	12
BGQF-M40B(BG-36)	M40*1.5	BG-36	42.5	40	40-40.4	12
BGQF-M50B(BG-48)	M50*1.5	BG-48	54.5	50	50-50.4	15
BGQF-M63B(BG-48)	M63*1.5	BG-48	54.5	63	63-63.4	20
德製螺紋BGQF-P
BGQF-PG7B(BG-07)	PG7	BG-07	10.0	12.5	12.5-12.8	10
BGQF-PG9B(BG-07)	PG9	BG-07	10.0	12.5	15.2-15.5	10
BGQF-PG9B(BG-10)	PG9	BG-10	13.0	12.5	15.2-15.5	10
BGQF-PG11B(BG-10)	PG11	BG-10	13.0	18.6	18.6-18.9	10
BGQF-PG11B(BG-12)	PG11	BG-12	15.8	15.2	18.6-18.9	10
BGQF-PG11B(BG-15.8)	PG11	BG-12	18.5	15.2	18.6-18.9	10
BGQF-PG13.5B(BG-12)	PG13.5	BG-12	15.8	20.4	20.4-20.7	10
BGQF-PG13.5B(BG-15)	PG13.5	BG-15	18.5	20.4	20.4-20.7	10
BGQF-PG16B(BG-12)	PG16	BG-12	15.8	22.5	22.5-22.8	11
BGQF-PG16B(BG-15)	PG16	BG-15	18.5	22.5	22.5-22.8	11
BGQF-PG16B(BG-17)	PG16	BG-17	21.2	22.5	22.5-22.8	11
BGQF-PG21B(BG-23)	PG21	BG-23	28.5	28.3	28.3-28.7	12.5
BGQF-PG29B(BG-29)	PG29	BG-29	34.5	37.0	37.0-37.4	13
BGQF-PG36B(BG-36)	PG36	BG-36	42.5	47.0	47.0-47.4	13
BGQF-PG48B(BG-48)	PG48	BG-48	54.5	59.3	59.3-59.7	16
