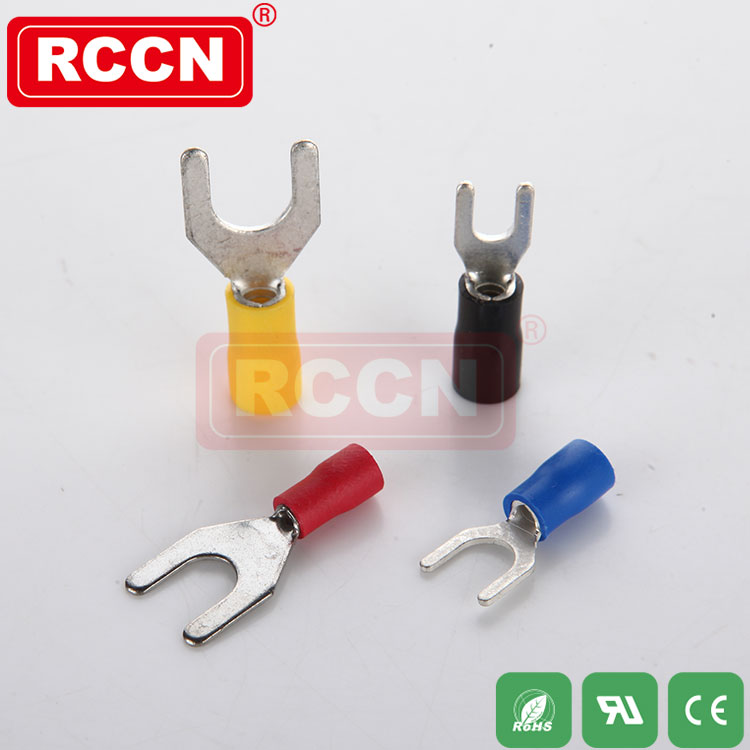

叉形預絕緣端子 YF

RCCN 叉形預絕緣端子 YF

產品材質:接線端子採用優質紫銅製成,導電性良好,外套採用優質ROHS-PVC制,耐久性不易老化.
產品特點:採用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套日成端子鉗即可壓緊電線,接線美觀,
國際認證:歐盟RoHS環保認證,歐洲CE認證.
產品特性:品質優良,壓緊後不斷裂鬆開,-40度耐熱至85度正常使用.
使用方法:將電線剝開外皮,穿入端子後銅管

接線端子,絕緣端子,冷壓端子,冷壓接線端子標準

導線截面：0.5～1.5mm2(AWG22～16 ) 最大電流：1max＝19A

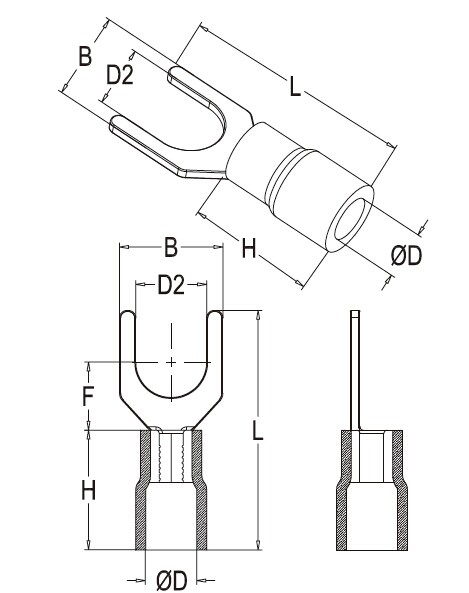

型号	尺寸							顏色
	美製螺栓號	螺栓口直徑	B	L	F	H	Dφ
	美製螺栓號	D2(mm)	mm	mm	mm	mm	mm
YF1.25－3	#4	3.2mm	5.7	21.2	6.5	10.0	4.3	紅
YFS1.25－3.5	#6	3.7mm	5.7	21.2	6.5
YFL1.25－3.5	#6	3.7mm	6.4	21.2	6.5
YFS1.25－4	#8	4.3mm	6.4	21.2	6.5
YFM1.25-4	#8	4.3mm	7.2	21.2	6.5
YFL1.25-4	#8	4.3mm	8.1	21.2	6.5
YFS1.25-5	#10	5.3mm	8.1	21.2	6.5
YFL1.25-5	#10	5.3mm	9.5	21.2	6.5
YFS1.25-6	1/4	6.5mm	9.5	21.2	6.5
YFL1.25-6	1/4	6.5mm	12.0	27.2	11.0

導線截面：1.5～2.5mm2(AWG16～14) 最大電流：lmax＝27A

型號	尺寸							顏色
	美製螺栓號	螺栓口直徑	B	L	F	H	Dφ
	美製螺栓號	D2(mm)	mm	mm	mm	mm	mm
YF2-3	#4	3.2mm	5.7	21.2	6.5	10.0	4.9	藍
YFS2-3.5	#6	3.7mm	5.7	21.2	6.5
YFL2-3.5	#6	3.7mm	6.0	21.2	6.5
YFS2-4	#8	4.3mm	6.4	21.2	6.5
YFM2-4	#8	4.3mm	7.2	21.2	6.5
YFL2-4	#8	4.3mm	8.1	21.2	6.5
YFS2-5	#10	5.3mm	8.1	21.2	6.5
YFL2-5	#10	5.3mm	9.5	21.2	6.5
YFS2-6	1/4	6.5mm	9.5	21.2	6.5
YFL2-6	1/4	6.5mm	12.0	27.2	11.0

導線截面：2.5～4mm2(AWG14～12) 最大電流：lmax＝37A

型號	尺寸							顏色
	美製螺栓號	螺栓口直徑	B	L	F	H	Dφ
	美製螺栓號	D2(mm)	mm	mm	mm	mm	mm
YF3.5-3	#4	3.2mm	5.7	24.8	7.0	13.5	6.2	黑
YF3.5-4	#8	4.3mm	8.0	24.8	7.0
YF3.5-5	#10	5.3mm	8.0	24.8	7.0
YF3.5-6	1/4	6.5mm	12.0	28.0	12.1

導線截面：4～6mm2(AWG12～10) 最大電流：lmax=48A

型號	尺寸							顏色
	美製螺栓號	螺栓口直徑	B	L	F	H	Dφ
	美製螺栓號	D2(mm)	mm	mm	mm	mm	mm
YF 5.5－3.5	#6	3.7mm	8.3	25.2	7.5	13.5	6.7	黃
YFS 5.5－4	#8	4.3mm	8.3	25.2	7.5
YFL 5.5－4	#8	4.3mm	9.0	23.9	7.5
YF 5.5－5	#10	5.3mm	9.0	23.9	7.5
YFS 5.5－6	1/4	6.5mm	9.0	23.9	7.5
YFL 5.5－6	1/4	6.5mm	12.0	31.2	12.0
YF5.5－8	5/16	8.4mm	14.0	30.0	11.5
